汇编

chanchaw大约 9 分钟game-plugin

概述

注释

英文分号作为注释，类似 java 中的双斜线

__asm {
    push ebp
    mov ebp,esp ;标准的函数调用头，遇到这两行代码表示开始调用函数
    ...
}

指令介绍

REP

REP指令，重复前缀指令，不可独立使用。
用途：重复执行一条指令
形式：位于 stos、lod、ins、outs等传送指令之前，如 rep stosd edi
运行机制：rep指令是重复执行该指令后面的汇编代码，执行次数由寄存器ecx控制

操作内存

DWORD R4(UINT_PTR addr){
    __try {
        return *(DWORD*)addr;// 相当于ReadProcessMomory
    }__except(1){
        return 0;
    }
}

参数与返回值

参数个数

看到汇编代码中有 [ebp+8] 一般表示 call 函数的第一个参数，类似的 [ebp+C] 表示第二个参数，类推 [ebp+10] 表示第三个参数

call返回值

一般 call 调用函数的返回值会保存到 eax 中，那么如果要将汇编指令执行后的到的返回值返回给 cpp 源码使用则如下操作：

const char* roleName="player";
UINT_PTR retVal = 0;// 用于接收返回值
UINT_PTR funcAddr = 0x60C1F0;// 调用的call的起始地址（函数的起始地址）
__asm {
    lea eax,roleName
    push eax
    call funcAddr
    add esp,4 // 外平栈
    mov retVal,eax // 返回值赋值给cpp变量
}

寄存器

介绍通用寄存器

EAX: 累加器，加减和比较运算都借助 EAX 来达到指令优化的效果，乘除必须在 EAX 中进行。
EDX：数据寄存器，EAX 的延伸。
ECX：计数器
ESI：源变址寄存器，存储输入数据流位置信息，“读”
EDI：目的变址寄存器，指向相关数据操作结果存放位置，“写”
ESP：栈指针，始终指向函数栈的最顶端
EBP：基址指针，被用于指向函数栈的最底端
EBX：通用寄存器
EIP：始终指向当前正在执行的指令

段寄存器ES CS SS DS FS GS

概述

段寄存器的产生源于Intel 8086

CPU体系结构中数据总线与地址总线的宽度不一致。数据总线的宽度，也即是ALU(算数逻辑单元)的宽度，平常说一个CPU是“16位”或者“32位”指的就是这个。8086CPU的数据总线是16位。

地址总线的宽度不一定要与ALU的宽度相同。因为ALU的宽度是固定的，它受限于当时的工艺水平，当时只能制造出16位的ALU；但地址总线不一样，它可以设计得更宽。地址总线的宽度如果与ALU相同当然是不错的办法，这样CPU的结构比较均衡，寻址可以在单个指令周期内完成，效率最高；而且从软件的解决来看，一个变量地址的长度可以用整型或者长整型来表示会比较方便。但是，地址总线的宽度还要受制于需求，因为地址总线的宽度决定了系统可寻址的范围，即可以支持多少内存。如果地址总线太窄的话，可寻址范围会很小。如果地址总线设计为16位的话，可寻址空间是2^16=64KB，这在当时被认为是不够的；Intel最终决定要让8086的地址空间为1M，也就是20位地址总线。地址总线宽度大于数据总线会带来一些麻烦，ALU无法在单个指令周期里完成对地址数据的运算。有一些容易想到的可行的办法，比如定义一个新的寄存器专门用于存放地址的高4位，但这样增加了计算的复杂性，程序员要增加成倍的汇编代码来操作地址数据而且无法保持兼容性。

Intel想到了一个折中的办法：把内存分段，并设计了4个段寄存器，CS，DS，ES和SS，分别用于指令、数据、其它和堆栈。把内存分为很多段，每一段有一个段基址，当然段基址也是一个20位的内存地址。不过段寄存器仍然是16位的，它的内容代表了段基址的高16位，这个16位的地址后面再加上4个0就构成20位的段基址。而原来的16位地址只是段内的偏移量。这样，一个完整的物理内存地址就由两部分组成，高16位的段基址和低16位的段内偏移量，当然它们有12位是重叠的，它们两部分相加在一起，才构成完整的物理地址.

CS：代码段寄存器，存放当前正在运行的程序代码所在段的段基址，标识当前使用的指令代码可从该段寄存器指定的存储器段中取得，相应的偏移量由IP提供。 Ds：当前程序使用的数据所存放段的最低地址，即存放数据段的段基址； Ss：堆栈段寄存器，存放堆栈的底部地址， Es：当前程序使用附加数据段的段基址，该段是串操作指令中目的串所在的段； Fs：标志段寄存器，80386起增加的两个辅助段寄存器之一，在这之前只有es； FS指向当前活动线程的TEB结构（线程结构）；偏移说明 000 指向SEH链指针 004 线程堆栈顶部 008 线程堆栈底部 00C SubSystemTib 010 FiberData 014 AribitraryUserPointer 018 FS段寄存器在内存中的镜像地址 020 进程PID 024 线程ID 02c 指向线程局部存储指针 030 PEB结构地址（进程结构） 034 上个错误号 Gs：全局段寄存器

从寄存器拷贝数据到内存

从段寄存器 fs 拷贝数据到内存中需要使用寄存器作为中转

UINT_PTR memAddr = 0x111;
__asm {
    mov eax,FS:[0x18]
    mov memAddr,eax
}

获取当前线程的TEB首地址

段寄存器 fs 的偏移 0x18 地址保存的是段寄存器的首地址

UINT_PTR getThreadTEB(){
    UINT_PTR memAddr = 0;
    __asm {
        mov eax,FS:[0x18]
        mov memAddr,eax
    }
    return memAddr;
}

esp,ebp

ESP：栈指针寄存器(extended stack pointer)，其内存放着一个指针，该指针永远指向系统栈最上面一个栈帧的栈顶（下一个压入栈的活动记录的顶部），是栈指针。
EBP：基址指针寄存器(extended base pointer)，其内存放着一个指针，该指针永远指向系统栈最上面（这里没错，就是最上面的）一个栈帧的底部(当前活动记录的底部),是帧指针。

esp是栈顶指针寄存器，ebp是栈底指针寄存器。

函数

send

call

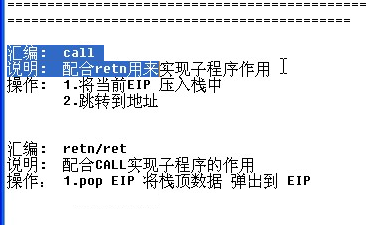

汇编call
cpp 代码中嵌入的汇编中使用 call 不可硬编码函数地址，只能 call 一个变量

UINT_PTR funcAddr = 0x123456
__asm {
    call funcAddr
}

函数运行在汇编层面的总结

1、函数的运行都是在栈上开辟内存。 2、栈是通过 esp（栈顶指针）、ebp（栈底指针）两个指针来标识的。 3、对于栈上的访问都是通过 ebp（栈底指针）的偏移来访问的。 4、在调用一个函数时，有两件事情要做：先将调用函数的下一行指令的地址压入栈中；再进行跳转。 5、在函数调用时检查函数是否申明、函数名是否相同、函数的参数列表是否匹配、函数的返回值多大。 5.1 如果【函数的返回值<=4 个字节】，则返回值通过寄存器 eax 带回。 5.2 如果【4<函数的返回值<=8 个字节】，则返回值通过两个寄存器 eax 和 edx 带回。 5.3 如果【函数的返回值>8 个字节】，则返回值通过产生的临时量带回。 6、函数结束 ret 指令干了两件事：先出栈；再将出栈的值放到 CPU 的 PC 寄存器中。因为 PC 寄存器中永远放的是下一次执行指令的地址，所以就顺理成章的在函数调用完之后依旧接着原来的代码继续执行。

断点

断点类型

软件断点：由非法指令异常实现，适用于运行于内存中的程序（软件实现）。以x86为例，向某个地址打入断点，实际上就是往该地址写入断点指令INT 3，即0xCC。目标程序运行到这条指令之后就会触发SIGTRAP信号，gdb捕获到这个信号，根据目标程序当前停止位置查询gdb维护的断点链表，若发现在该地址确实存在断点，则可判定为断点命中[1]。硬件断点：由硬件特性实现（数量有限），适用于直接在flash中运行的程序。

软件断点和硬件断点的区别

既然软件断点是要往某个地址写入断点指令的，那么最起码该地址应该是可写的吧？大多数时候，我们的程序是会被加载到内存（RAM）中执行的，RAM是可读可写，这时候软件断电就是有效的[2]。但是，对于某些比较重要的程序，可能会直接在flash中执行，并且flash对用户可能是只读的，这时候软件断点就没有用了，因为没办法写进断点指令，此时必须依赖于硬件断点。这就是软件断点和硬件断点使用上的不同。

gdb中设置断点

软件断点：break 命令硬件断点：hbreak命令

案例

cpp变量入栈

// 第一种方法，直接将 cpp 变量压入栈
const char* roleName="player";
__asm {
    push roleName
}

// 下面方法有问题，变量 roleName 本身保存的是字符串的地址，那么使用 `lea eax,roleName` 的话
// 是取字符串的地址的地址压入栈了，所以此处应该采用 push roleName 将字符串的地址压入栈
// 如果想要使用 lea eax,变量1    则变量1不可是指针，应该是普通变量
const char* roleName="player";
__asm {
    lea eax,roleName
    push eax
}

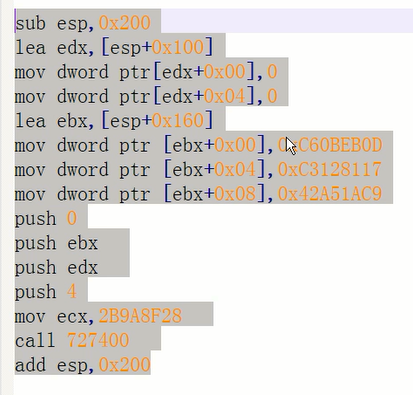

赋值操作案例

汇编中的立即数可以使用前缀 0x 或者后缀 h 汇编基础案例

数组的使用

float coordinate[3] = {11,22,33};// 三维坐标系
// 下面汇编的第一行直接 push 数组不对
// 应该取数组首地址后 push（2-3行）
__asm {
    push coordinate
    lea eax coordinate
    push eax
}
