概述
为 showa 开发设备数据采集系统时涉及到多种设备
无线电台
测试电台
- 电脑端更换新的

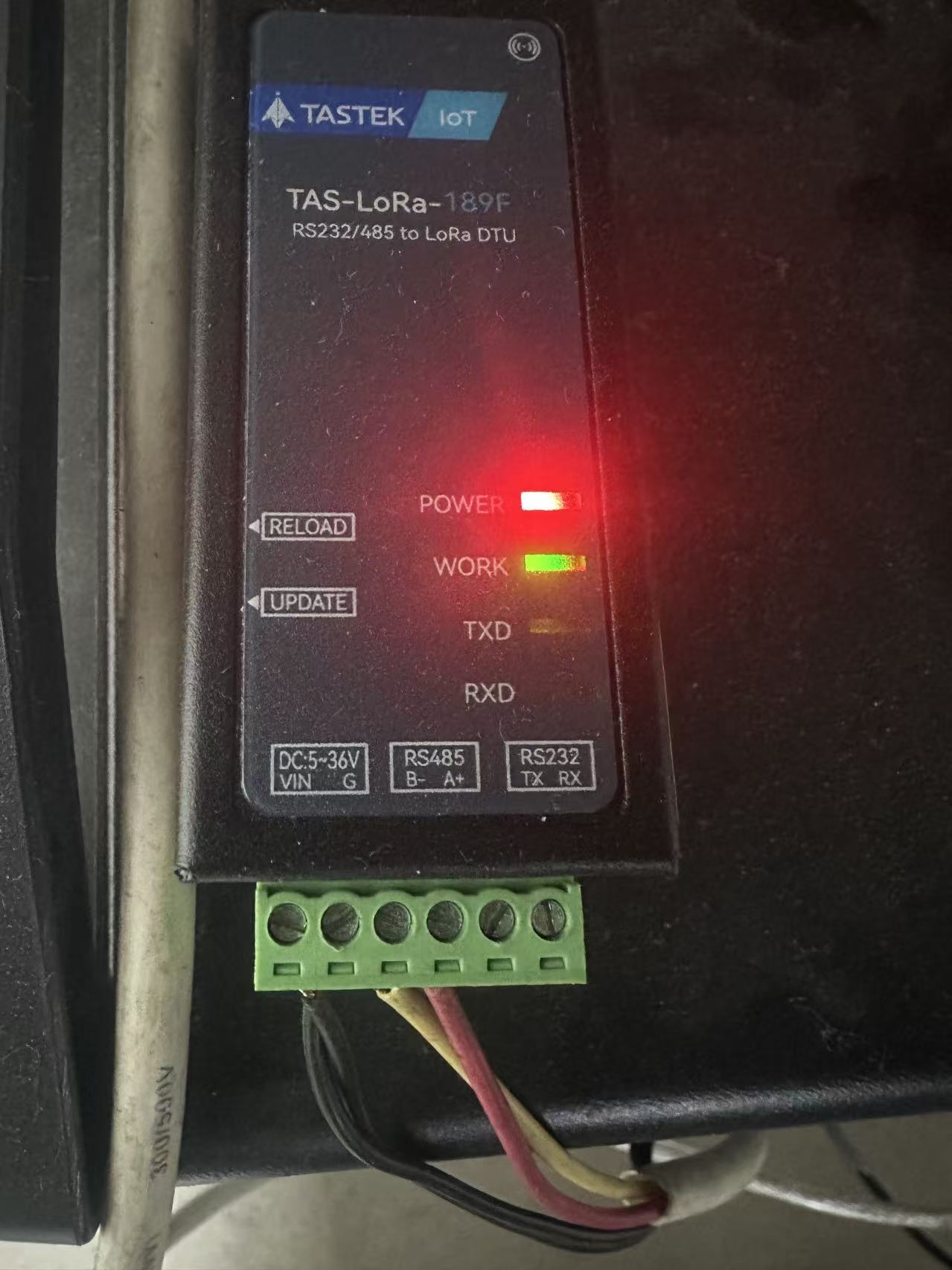

LoRa设备，注意使用新设备的绿色接线槽，不要使用老设备的接线槽，这样是将设备和接线槽一起测试。接线方法如下图（以下序号都是从左边算起），1#，2#接口是直流电源线，没有顺序要求。3#接黄色线，4#接红色线，注意34#线不可乱序。

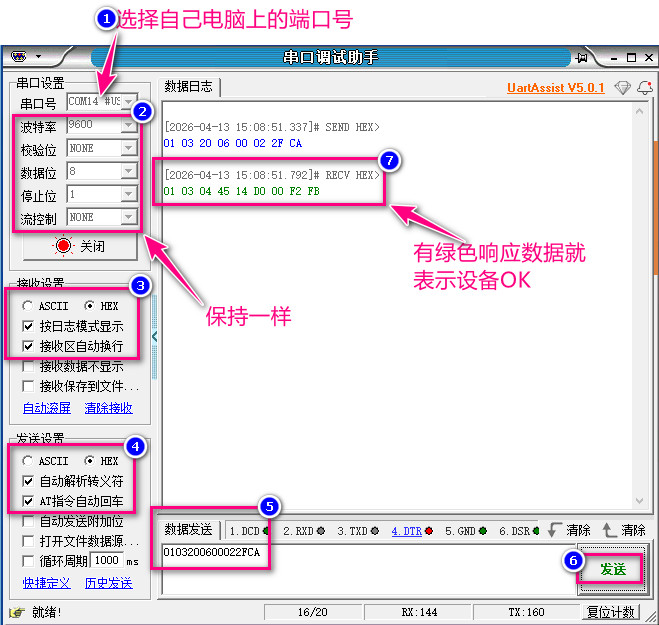

RS485的两个线（3#，4#），通过蓝色KOB转接到电脑（如果电脑没有com口）。在电脑上通过工具UartAssist.exe测试设备通信功能是否可用，该工具在公司NAS的路径 客户资料\showa\采集设备数据\正泰电表\通讯协议\UartAssist.exe ，如下图设置参数，发送指令0103200600022FCA测试通信功能，有响应回来就表示通信OK
正泰电表
通信参数
设置通信协议 9600,n,8,1 （仪表默认协议不是 modbus），波特率 9600，地址码01。视频中设置通讯协议时多次 set 无效，其实按 esc 退出即可
互感器倍率设置CT

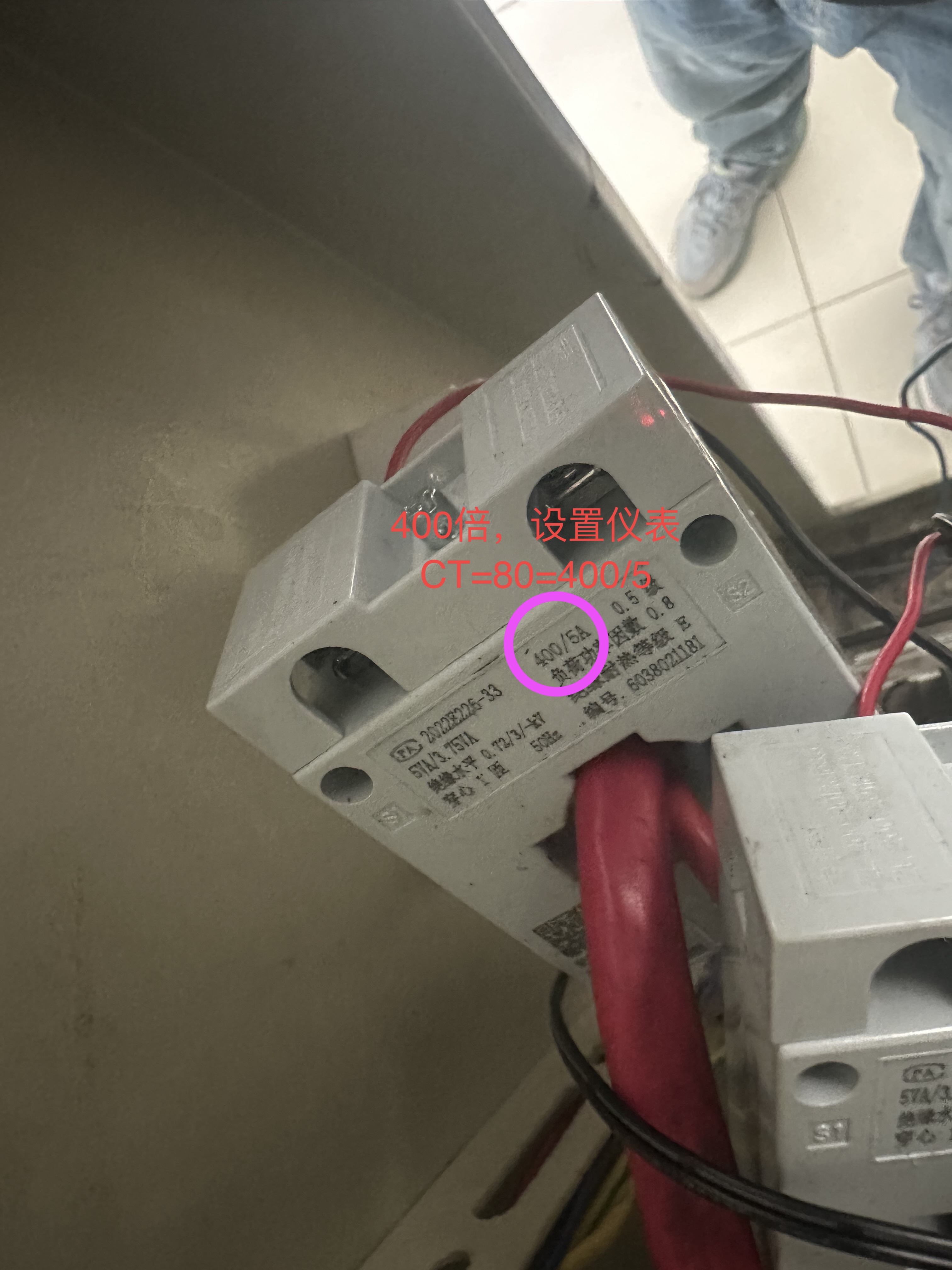

如下图，互感器上标识的 400/5A 表示400倍，在仪表中设置参数 CT = 80 = 400/5
上面计算得到80时打官方400后技术给的计算方法，但实际计算后差小数点，如下图

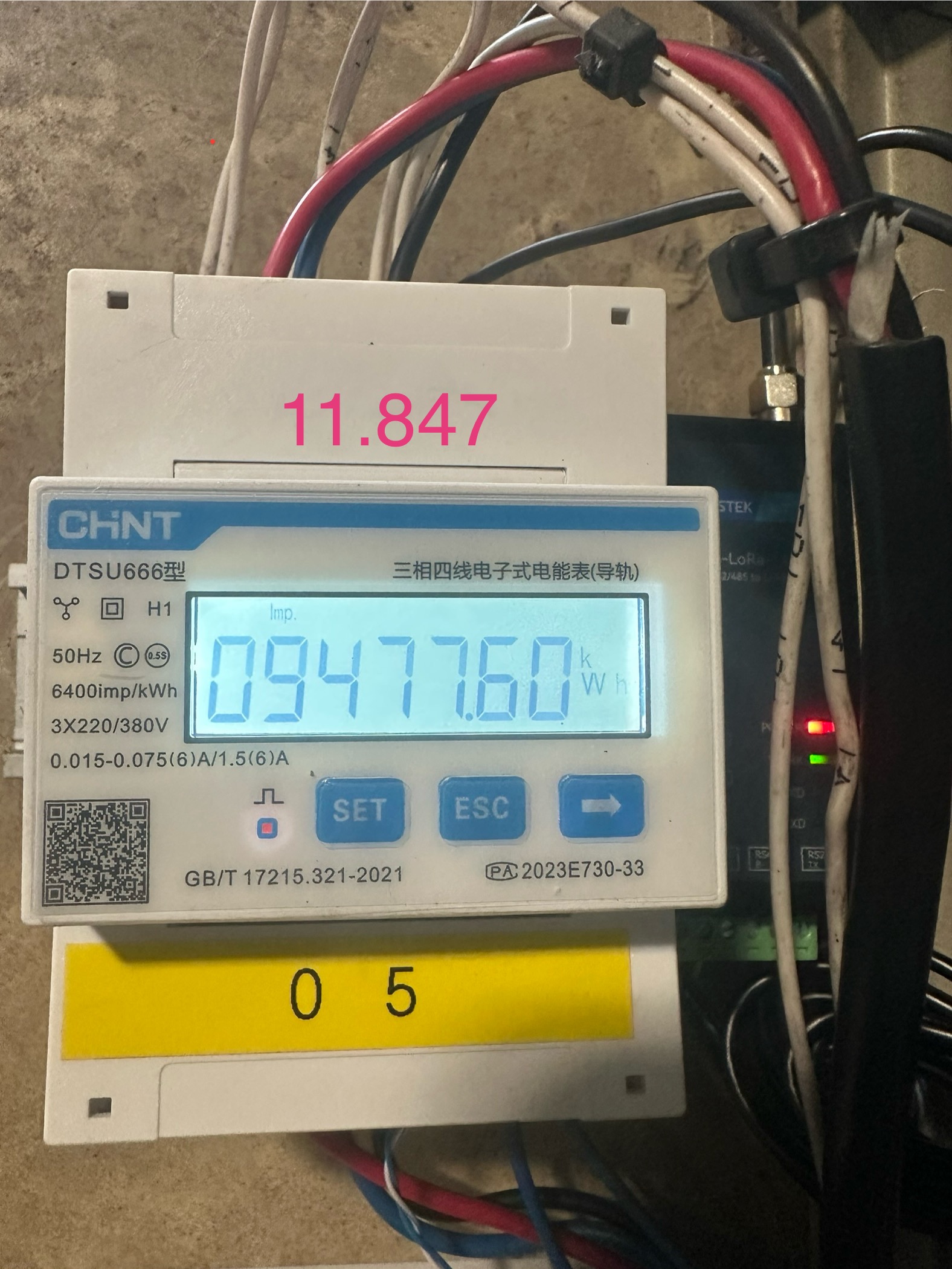

上图中红色的 11.847 是上位机通过串口采集到的数据，乘以80后还需要再乘以10才能得到仪表上显示的电能数字。注意这里要看正向有功总电能，即数字的上方显示的 lmp 。联系设备主管，他说他们都设置好了倍率，那么仪表之前的 CT=40 就是他们自己设置的。明天要尝试修改 CT = 40 后再次采集并计算和仪表显示数字进行对比。
无负载接线方法
下面视频是给店铺技术看过的，无负载接线方法，只能读取到电压值
